Tlakový spínač je jednou z nejzákladnějších, ale často přehlížených součástí v systémech řízení tekutin a automatizaci. Je to elektromechanické nebo elektronické zařízení, které monitoruje tlak kapaliny nebo plynu v systému a spouští elektrický signál, když tlak dosáhne předem stanovené nastavené hodnoty. Ať už aplikace zahrnuje dodávku vody, stlačený vzduch, hydraulické okruhy nebo průmyslové stroje, tlakové spínače slouží jako inteligentní strážci, kteří udržují systémy v provozu bezpečně a efektivně. NaNingbo TRUPOW Industrial Trade Co., Ltd.jsou naše tlakové spínače navrženy tak, aby splňovaly náročné požadavky jak v obytných, tak v náročných průmyslových prostředích a tvoří kritickou součást našeho komplexníhoPříslušenství k čerpadlůmsortiment.
Pochopení toho, jak tlakové spínače fungují, jak se vybírají a jak se začleňují do širších systémů, jsou základními znalostmi pro inženýry, specialisty na nákup i správce zařízení. Tato příručka vás provede vším, co potřebujete vědět, od základního provozního principu po specifikace produktu, úvahy o instalaci a roli, kterou hrají tlakové spínače jako nepostradatelné.Příslušenství k čerpadlůmv moderním hospodaření s tekutinami. Naše továrna strávila roky zdokonalováním těchto produktů, aby poskytovaly maximální spolehlivost a dlouhou životnost v různých globálních aplikacích.
Základem každého tlakového spínače je jednoduchý, ale elegantní princip: mechanická síla generovaná tlakem kapaliny nebo plynu se používá k ovládání elektrického spínače. Když tekutina vstoupí do tlakového portu, tlačí na snímací prvek, nejčastěji membránu, píst nebo Bourdonovu trubici. S rostoucím tlakem se snímací prvek vychyluje, dokud nedosáhne prahu síly nastaveného vnitřním pružinovým mechanismem. V tomto okamžiku pohyb aktivuje sadu elektrických kontaktů a otevírá nebo zavírá obvod v závislosti na konfiguraci spínače.
Tento binární elektrický výstup, buď otevřený nebo uzavřený obvod, se pak používá ke spouštění následných akcí. Například v systému vodních čerpadel v obytných domech způsobí rostoucí tlak způsobený natlakováním nádrže spínač odpojení napájení motoru čerpadla, čímž se zabrání přetlakování. Při poklesu tlaku při spotřebě vody pružina vrátí kontakty do původního stavu a čerpadlo se restartuje. Tento automatický cyklus se po dobu životnosti produktu opakuje tisíckrát, takže mechanická odolnost je nesporným požadavkem.
Naše továrna vyrábí snímací membránu z materiálů vybraných speciálně pro kompatibilitu s cílovým médiem. Možnosti zahrnují:
Elektrické kontakty jsou typicky dimenzovány podle jejich zatížitelnosti a výdrže spínacího cyklu. Pozlacené kontakty se používají v obvodech slaboproudých signálů, kde je prvořadá odolnost proti oxidaci, zatímco kontakty ze slitiny stříbra jsou voleny pro obvody řízení motoru s vyšším proudem. Uspořádání kontaktů, buď normálně otevřený (NO), normálně zavřený (NC) nebo přepínací (CO), musí odpovídat logice ovládání cílového systému.
Moderní tlakové spínače zTRUPOW také obsahují utěsněné kryty s krytím IP65 nebo IP67, které zajišťují, že vlhkost, prach a průmyslové nečistoty nemohou ohrozit vnitřní součásti. Tato pozornost věnovaná ochraně životního prostředí je tím, co odděluje průmyslovou součást s dlouhou životností od produktu, který předčasně selhává v náročných polních podmínkách.
Tlakové spínače nejsou univerzálním produktem. Průmysl vyvinul několik odlišných návrhů, z nichž každý je optimalizován pro konkrétní rozsahy tlaku, typy médií a aplikační prostředí. Vědět, který typ vyhovuje vašemu systému, je prvním krokem ke spolehlivé instalaci.
Jedná se o tradiční a nejpoužívanější odrůdu. Mechanický snímací prvek přímo ovládá mžikový elektrický spínač. Jsou robustní, cenově výhodné a vhodné pro širokou škálu průmyslových a komerčních aplikací. NášPříslušenství k čerpadlůmřada obsahuje elektromechanické tlakové spínače určené pro tlakové rozsahy od 0,5 bar do 25 bar.
Tato zařízení využívají piezoelektrický nebo keramický snímač tlaku v kombinaci s integrovaným obvodem pro detekci změn tlaku a generování elektronického spínacího signálu. Nabízejí vynikající přesnost, žádné pohyblivé části a jsou ideální pro aplikace, kde je rozhodující opakovatelnost spínání a dlouhá životnost při častém cyklování.
Spíše než měření absolutního nebo přetlakového tlaku reagují diferenční tlakové spínače na rozdíl v tlaku mezi dvěma body v systému. Jsou široce používány při monitorování filtrů, detekci průtoku a aplikacích HVAC, kde rostoucí tlakový rozdíl signalizuje zablokovaný filtr nebo omezenou průtokovou cestu.
Vakuové spínače, které jsou navrženy pro provoz pod atmosférickým tlakem, se používají v sacích systémech, vakuových balicích zařízeních a lékařských zařízeních. Vyžadují snímací prvek schopný přesně reagovat na podtlak bez mechanické poruchy.
Níže uvedená tabulka shrnuje klíčové vlastnosti každého typu:
| Typ | Metoda snímání | Typický rozsah tlaku | Nejlepší aplikace | Klíčová výhoda |
| Elektromechanické | Membrána / píst | 0,5 - 25 bar | Čerpadla, kompresory, HVAC | Nízká cena, vysoká spolehlivost |
| Elektronický / Solid-State | Piezoelektrický senzor | 0,1 - 600 bar | Přesné průmyslové ovládání | Vysoká opakovatelnost, žádné opotřebení |
| Rozdíl | Dvouportová membrána | diferenciál 0 - 10 bar | Monitorování filtrů, detekce průtoku | Měří tlakový rozdíl |
| Vakuum | Kapsle / měchy | -1 až 0 bar | Odsávací systémy, balení | Funguje pod atmosférou |
Při hodnocení tlakových spínačů pro nákup nebo návrh systému vypráví produktový list pouze část příběhu. Pochopení toho, co každá specifikace skutečně znamená v praxi a jak ovlivňuje výkon systému, je tím, co odděluje informované rozhodnutí od nákladné chyby. Níže jsou uvedeny nejdůležitější parametry, které je třeba vyhodnotit, spolu s pokyny, jaké hodnoty hledat v různých aplikacích.
Nastavená hodnota je hodnota tlaku, při které se spínač aktivuje. Rozdíl (také nazývaný hystereze) je rozdíl mezi zapínacím a vypínacím tlakem. Správně nakonfigurovaný diferenciál zabraňuje rychlým spínacím cyklům (krátkým cyklům), které mohou poškodit motory čerpadel a zkrátit životnost součástí.
Vyjádřeno jako maximální napětí a proud, které mohou kontakty bezpečně spínat. Zátěž motoru vyžaduje vyšší jmenovitý výkon než odporová zátěž kvůli zapínacímu proudu. Při spínání indukčních zátěží, jako jsou stykače motoru nebo solenoidové ventily, vždy snižte kontakty alespoň o 20 %.
Definuje odolnost vůči pevným částicím a vodě. IP65 je vhodný pro většinu průmyslových prostředí. IP67 nebo IP68 je vyžadováno pro ponorné nebo venkovní instalace vystavené dešti a mytí.

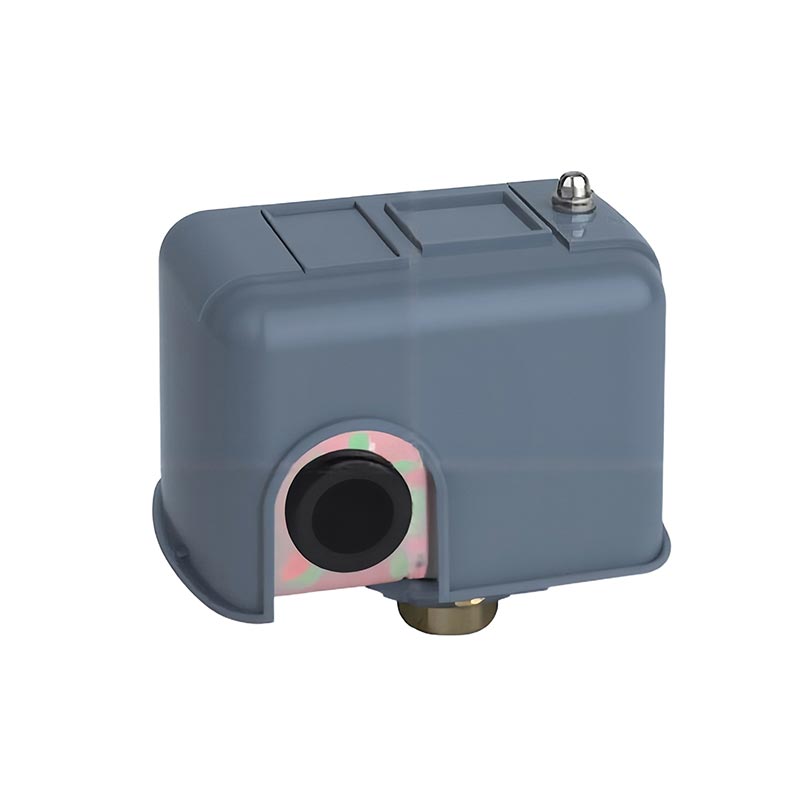

Naše kompletní tabulka produktových specifikací pro daný standardPříslušenství k čerpadlůmřada tlakových spínačů odNingbo TRUPOW Industrial Trade Co., Ltd.je uvedeno níže:
| Parametr | Specifikace |
| Rozsah tlaku (nastavitelný) | 1 - 10 bar / 2 - 16 bar / 4 - 25 bar (závisí na modelu) |
| Výchozí nastavení z výroby | Zářez: 1,4 bar / Výřez: 2,8 bar (standardní model) |
| Diferenciální rozsah | 0,5 - 3,5 bar (nastavitelný pomocí sekundární pružiny) |
| Elektrické hodnocení | 16A / 250VAC; 10A / 380VAC |
| Konfigurace kontaktu | 1NO + 1NC (SPDT) |
| Materiál membrány | standard NBR; EPDM / SS volitelně |
| Materiál bydlení | Nylon PA66 plněný sklem; volitelně tlakově litý zinek |
| Připojení portu | 1/4 palce BSP nebo NPT samec (jiné velikosti na vyžádání) |
| Ochrana proti vniknutí | standard IP44; IP65 volitelně |
| Provozní teplota | -10 °C až +60 °C |
| Teplota média | Max +70°C |
| Mechanický život | Více než 500 000 spínacích cyklů |
| Certifikace | CE, RoHS, NSF/ANSI 61 (modely s pitnou vodou) |
| Hmotnost | Přibl. 185 g |
Univerzálnost tlakového spínače je jedním z důvodů, proč se stal standardní součástí v mnoha průmyslových odvětvích. Od nejmenších domácích vodárenských čerpadel až po vícestupňovou průmyslovou kompresorovou banku hrají tato zařízení základní roli v automatizovaném řízení tlaku. Naše tovární dodávkyPříslušenství k čerpadlůmvčetně tlakových spínačů zákazníkům ve více než 40 zemích, což nám dává hluboký vhled do nejširšího možného rozsahu aplikací v reálném světě.
Jedná se o celosvětově nejrozšířenější aplikaci. Tlakové spínače ovládají spouštění a zastavování motorů vodních čerpadel v obytných, komerčních a zemědělských podmínkách. Při správné konfiguraci udržují stálý tlak vody v distribučním systému bez nutnosti neustálého ručního zásahu. Klíčové požadavky pro tuto aplikaci zahrnují:
Vzduchové kompresory spoléhají na tlakové spínače, které přepínají motor kompresoru mezi zatíženým a nezatíženým stavem a udržují sběrnou nádrž v definovaném tlakovém pásmu. Kontakty s dlouhou životností jsou zde zásadní, protože kompresory v rušných dílnách nebo výrobních zařízeních mohou cyklovat desítkykrát za hodinu.
V hydraulických systémech se tlakové spínače používají k signalizaci, kdy okruh dosáhl svého cílového provozního tlaku, čímž se spustí další krok v automatické sekvenci. Slouží také jako bezpečnostní blokování, které vypne hydraulickou pohonnou jednotku, pokud tlak klesne pod minimální práh, což by mohlo znamenat netěsnost nebo poruchu čerpadla.
Vysokotlaké i nízkotlaké spínače chrání chladicí okruhy před provozem mimo bezpečné tlakové limity. Vysokotlaký spínač vypne kompresor, pokud výtlačný tlak překročí bezpečné maximum, zatímco nízkotlaký spínač zabrání provozu, když je náplň chladiva nedostatečná.
Tlakové spínače v protipožárních systémech detekují pokles tlaku v systému způsobený aktivací sprinklerové hlavice, spuštěním poplachového signálu a spuštěním žokeje nebo hlavního požárního čerpadla. Spolehlivost a rychlost odezvy jsou v této životně bezpečné aplikaci naprosto zásadní.
Výběr tlakového spínače není jen otázkou přizpůsobení tlakového rozsahu. Systematický výběrový proces bere v úvahu média, elektrické zatížení, prostředí, požadovanou přesnost a celkové náklady na vlastnictví po dobu životnosti produktu. Následující kontrolní seznam představuje metodiku, u které náš technický týmNingbo TRUPOW Industrial Trade Co., Ltd.doporučuje zákazníkům při specifikaci tlakových spínačů pro nové instalace nebo výměny.
Níže uvedená tabulka poskytuje rychlou referenční příručku mapující běžné aplikace na doporučené parametry produktu:
| Aplikace | Doporučený rozsah tlaku | Hodnocení kontaktu | Hodnocení IP | Materiál membrány |
| Domácí vodní pumpa | 1-10 bar | 16A / 250VAC | IP44 | EPDM (pitná voda) |
| Průmyslový vzduchový kompresor | 4-16 bar | 16A / 250VAC | IP65 | NBR |
| Hydraulická pohonná jednotka | 10 - 250 bar | 10A / 250VAC | IP65 | Nerez |
| Chladící okruh | 0-30 bar | 8A / 250VAC | IP44 | NBR |
| Chemické zpracování | 0-25 bar | 6A / 250VAC | IP67 | Potaženo PTFE |
I ten nejkvalitnější tlakový spínač nebude fungovat správně nebo předčasně selže, pokud je nainstalován nesprávně. Instalační postupy přímo ovlivňují přesnost měření, opakovatelnost přepínání a životnost součástí. Následující pokyny jsou čerpány z pokynů k instalaci dodaných se všemiPříslušenství k čerpadlůmprodukty z naší továrny a odráží nejčastější problémy, se kterými se v této oblasti setkáváme.
Většina elektromechanických tlakových spínačů má dva nastavitelné pružinové mechanismy: velkou pružinu, která ovládá vypínací (vysokou) nastavenou hodnotu, a menší pružinu, která ovládá diferenciál. Nastavení by mělo být provedeno se systémem pod tlakem a kalibrovaným tlakoměrem nainstalovaným v blízkosti portu spínače. Zvyšte velké napětí pružiny, abyste zvýšili bod vyříznutí; zvyšte malé napětí pružiny, abyste rozšířili diferenciál. Před opuštěním instalace vždy ověřte konečné nastavené hodnoty prostřednictvím alespoň tří úplných cyklů zapnutí a vypnutí.
Q1: Jaký je rozdíl mezi tlakovým spínačem a tlakovým senzorem?
Tlakový spínač poskytuje diskrétní elektrický výstup, buď zapnutý nebo vypnutý, když tlak překročí definovanou nastavenou hodnotu. Skutečnou hodnotu tlaku nesděluje ovladači. Tlakový senzor (také nazývaný tlakový převodník) generuje spojitý analogový nebo digitální signál úměrný měřenému tlaku, což umožňuje PLC nebo řídicímu systému monitorovat tlak v reálném čase a přijímat proporcionální řídicí rozhodnutí. Tlakové spínače se používají tam, kde postačuje a nákladově efektivní jednoduché ovládání zap/vyp. Tlakové snímače se používají tam, kde je vyžadováno nepřetržité monitorování, záznam dat nebo proporcionální řízení. V mnoha moderních systémech pracují obě zařízení společně: tlakový senzor zajišťuje monitorování a zpětnou vazbu, zatímco vyhrazený tlakový spínač zajišťuje pevné bezpečnostní blokování nezávislé na softwaru řídicího systému.
Otázka 2: Proč se můj tlakový spínač rychle zapíná a vypíná?
Rychlé cyklování zapnutí a vypnutí, běžně nazývané krátké cyklování, je téměř vždy způsobeno jednou ze tří podmínek: nedostatečným nastavením tlakového rozdílu, zaplavenou tlakovou nádobou nebo netěsností v systému. Pokud je rozdíl mezi nastavenými hodnotami zapnutí a vypnutí příliš malý, i malé přirozené kolísání tlaku způsobí opakované sepnutí spínače. Zaplavená tlaková nádoba (kde došlo ke ztrátě předplněného vzduchu) znamená, že nádoba neposkytuje téměř žádné vyrovnávání tlaku, což způsobuje dramatické kolísání tlaku při každém spuštění nebo zastavení čerpadla. Netěsnost systému znamená, že tlak po zastavení čerpadla neustále klesá, což vede k okamžitému restartu. Diagnostiku provedete tak, že nejprve zkontrolujete tlakovou nádobu na naplnění vzduchem pomocí tlakoměru, když je systém bez tlaku. Pokud je předběžné nabití správné, mírně zvyšte spínací diferenciál. Pokud krátké cyklování přetrvává, proveďte systematickou zkoušku těsnosti všech spojů a součástí.
Q3: Jak nastavím zapínací a vypínací tlak na standardním tlakovém spínači čerpadla?
U standardního elektromechanického tlakového spínače čerpadla se vypínací (vysoký) tlak nastavuje pomocí velké pružinové matice umístěné pod krytem spínače a diferenciál (mezera mezi zapínáním a vypínáním) se nastavuje pomocí menší pružinové matice. Otáčením velké matice ve směru hodinových ručiček se současně zvýší zapínací i vypínací tlak, přičemž se zachová stávající diferenciál. Otáčením malé matice ve směru hodinových ručiček se diferenciál rozšiřuje snížením vypínacího tlaku, přičemž vypínací tlak zůstane nezměněn. Vždy provádějte úpravy v malých krocích, vždy o půl otáčky a před vyhodnocením výsledku nechejte systém dokončit celý cyklus. Pro přesné nastavení je nezbytný kalibrovaný manometr nainstalovaný na výstupu čerpadla. Konečná nastavení zaznamenejte do protokolu údržby systému. Viz list s pokyny pro konkrétní produkt dodávaný s veškerým příslušenstvím čerpadel od Ningbo TRUPOW Industrial Trade Co.,Ltd. pro seřizovací postupy specifické pro daný model.
Q4: Co způsobuje selhání tlakového spínače a jak mohu prodloužit jeho životnost?
Nejčastějšími příčinami selhání tlakového spínače je opotřebení kontaktů v důsledku nadměrných spínacích cyklů, únava membrány nebo chemické napadení nekompatibilními médii, pronikání vlhkosti do elektrického krytu a mechanické poškození v důsledku přetlaku nebo vodních rázů. Životnost lze prodloužit několika praktickými opatřeními: nainstalujte tlumič vodních rázů před spínač, aby absorboval tlakové špičky; nainstalujte inline sítko k ochraně snímacího portu před kontaminací částicemi; ověřte, zda je hodnocení IP přepínače vhodné pro prostředí instalace; použijte stykač nebo relé k izolaci spínacích kontaktů od silné indukční zátěže spíše než přímé spínání motorových obvodů; a naplánujte roční kontrolu stavu kontaktu a integrity membrány jako součást programu preventivní údržby. Naše továrna navrhuje naše tlakové spínače Příslušenství k čerpadlům se zesílenými membránami a kontakty ze slitiny stříbra speciálně pro maximalizaci střední doby mezi poruchami v náročných aplikacích s nepřetržitým provozem.
Q5: Lze tlakový spínač použít s jinými kapalinami než vodou, jako je olej nebo chemikálie?
Ano, tlakové spínače lze použít pro širokou škálu médií, ale smáčené materiály musí být pečlivě přizpůsobeny chemickým vlastnostem kapaliny, teplotě a viskozitě. Pro aplikace s hydraulickým olejem jsou obvykle vhodné membrány z NBR a smáčené části z mosazi nebo nerezové oceli. Pro agresivní chemikálie, jako jsou kyseliny, zásady nebo rozpouštědla, poskytuje nejlepší odolnost membrána potažená PTFE v kombinaci se smáčenými součástmi z nerezové oceli. Pro parní aplikace je vyžadován snímací prvek pístového typu s vysokoteplotním těsněním a mezi parní potrubí a port spínače by měla být instalována sifonová smyčka (pigtail), která chrání snímací prvek před přímým kontaktem s párou. Před specifikováním tlakového spínače pro jiné než vodní aplikace si vždy přečtěte tabulku kompatibility médií v technickém listu produktu. Ningbo TRUPOW Industrial Trade Co., Ltd. nabízí konzultační podporu v oblasti materiálů, která zákazníkům pomůže určit správnou kombinaci materiálu membrány a pouzdra pro jejich konkrétní média a provozní podmínky.
Tlakový spínač je mnohem víc než jen jednoduché zařízení pro zapnutí a vypnutí. Je to automatizovaná inteligence, která udržuje čerpadla, kompresory a hydraulické systémy v chodu bezpečně a efektivně bez neustálého lidského dohledu. Výběr správného tlakového spínače, jeho správná instalace a proaktivní údržba jsou tři pilíře spolehlivého výkonu systému. Od materiálu membrány až po kontaktní hodnocení, na každé specifikaci záleží a porozumění těmto specifikacím umožňuje inženýrům a správcům zařízení činit jistá rozhodnutí o nákupu.
Jako výrobce s hlubokými zkušenostmi vPříslušenství k čerpadlům, Ningbo TRUPOW Industrial Trade Co., Ltd.spojuje materiálové inženýrství, elektrotechniku a aplikační znalosti a vytváří tlakové spínače, které fungují konzistentně v celém rozsahu globálních průmyslových a rezidenčních prostředí. Naše produkty jsou testovány podle mezinárodních standardů, podpořeny komplexní dokumentací a podpořeny pohotovým technickým týmem, který je připraven pomoci s dotazy týkajícími se konkrétní aplikace.
Ať už specifikujete tlakový spínač pro novou instalaci, vyměňujete vadnou jednotku nebo chcete upgradovat na spolehlivější produkt, naše továrna má sortiment produktů a znalosti aplikací, které vám pomohou na každém kroku. NášPříslušenství k čerpadlůmKatalog zahrnuje standardní modely pro nejběžnější aplikace i zakázková řešení pro náročné nebo neobvyklé provozní podmínky.
KontaktNingbo TRUPOW Industrial Trade Co., Ltd. dnes, abychom prodiskutovali vaše požadavky na tlakový spínač. Náš technický prodejní tým je připraven vám pomoci identifikovat ten správný produkt z naší rozsáhlé nabídkyPříslušenství k čerpadlůmposkytněte podrobné datové listy a certifikace a zpracujte váš dotaz rychle a profesionálně.
Na všechny obchodní dotazy odpovídáme do 24 hodin. Oslovte naši továrnu ještě dnes a dovolte nám ukázat vám, proč důvěřují zákazníci ve více než 40 zemíchNingbo TRUPOW Industrial Trade Co., Ltd.jako jejich preferovaný zdrojPříslušenství k čerpadlůma komponenty řízení kapalin.
